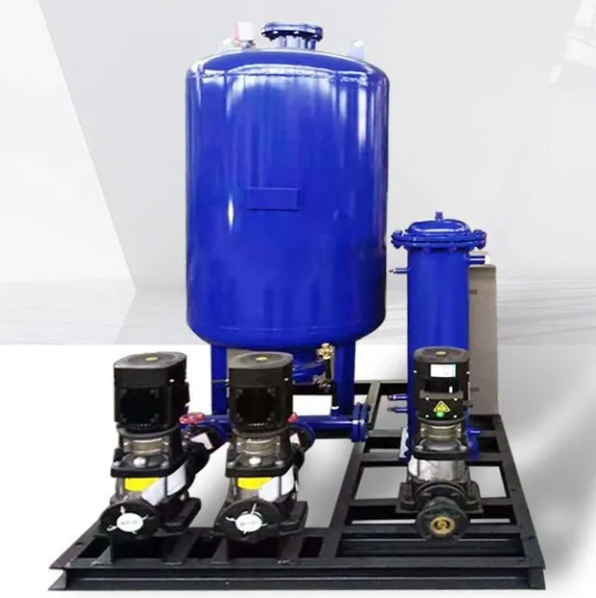

一、自動定壓補水裝置簡介

定壓膨脹補水裝置是實現集中供熱、中央空調水係統、工業循環水係統節能補水的新型設備，是將定壓罐、交流變頻調速技術和微機控製技術應用於水泵自動控製之中，並與水泵機組相結合的機電一體化供水裝置。是可替代高位水箱、水塔，壓力相對穩定，避免水泵頻繁啟動，高效節能，噪音低的供水設備。

本設備依據供水管網中瞬時變化的壓力和流量參數，自動采用定壓罐調節、改變水泵的運行台數和運行轉速，實現恒壓變量供（補）水的閉環調節，使係統始終處於高效、環保、節能的運行狀態。

二、自動定壓補水裝置工作原理

目前有三種係列可應用於常見的三類不同的定壓補水方式，帶給設計與用戶更多的選擇：

A係列：變頻定壓補水方式，占地麵積很小。

B係列：膨脹罐定壓補水方式 ，根據係統補水量選擇膨脹罐的容積。

C係列：變頻、膨脹罐相結合定壓補水方式 。

三、自動定壓補水裝置如何進行設計選型？
工程設計時隻要算出係統水體的膨脹容積 V O (升)及提出要求的定壓點設定值 P O 即可從規格表中選型。

( 1 )係統水體的膨脹容積： V O ＝ 0.0006 Δ t V A 1.1～1.2

式中 : 0.0006 ── 水的體積膨脹係數。

Δ t──係統水體正常運行時溫度波動範圍，建議取10℃。

V A ──加熱設備、係統配管及末端裝置總的水容量(升)建議按實計算。

1.1～1.2──低限貯水量10～20％。

( 2)定壓點設定值P d 由工程設計者酌情確定。

係統定壓值： P d ≥(H+1)+1/2△P

式中 : P d ——定壓值。

H——係統zui高點到本定壓裝置之間高差。

△P——定壓值P d 許可的波動值。若許可波動值為±3(m)，則△P為6(m)。

四、自動定壓補水裝置設計的重要提示

( 1 )本裝置可置於地下室熱力間或技術夾層內。因其上均係小口徑配管易凍壞，故切忌露天設置，影響正常工作。

( 2 )供電要求穩妥可靠，否則應采取技術措施。

( 3 )排氣管與膨脹管均應連於循環泵吸入側回水總管上，按水流方向先接排氣管 20 相距 2 米以外。

五：選購提示

客戶根據實際情況，告知流量和揚程，我司提供相應的水泵尺寸！
